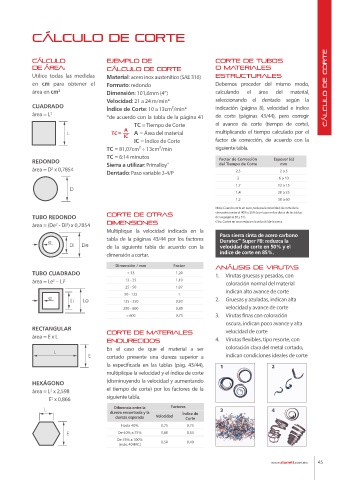

Page 45 - SIERRA DE CINTA

CÁLCULO DE CORTE

CÁLCULO EJEMPLO DE CORTE DE TUBOS
DE ÁREA: CÁLCULO DE CORTE O MATERIALES
Utilice todas las medidas Material: acero inox austenítico (SAE 316) ESTRUCTURALES
en cm para obtener el Formato: redondo Debemos proceder del mismo modo,
área en cm 2 Dimensión: 101,6mm (4”) calculando el área del material, CÁLCULO DE CORTE
Velocidad: 21 a 24 m/min* seleccionando el dentado según la
CUADRADO Índice de Corte: 10 a 13cm²/min* indicación (página 8), velocidad e índice
área = L 2 *de acuerdo con la tabla de la página 41 de corte (páginas 43/44), pero corregir

TC = Tiempo de Corte el avance de corte (tiempo de corte),
TC = A A = Área del material multiplicando el tiempo calculado por el
IC
IC = Índice de Corte factor de corrección, de acuerdo con la
TC = 81,07cm² ÷ 13cm²/min siguiente tabla.
TC = 6:14 minutos
REDONDO Sierra a utilizar: Primalloy Factor de Corrección Espesor (e)
mm
del Tiempo de Corte
™
área = D x 0,7854 2,5 2 a 5
2
Dentado: Paso variable 3-4/P
2 6 a 10
1,7 12 a 15
1,4 20 a 25
1,2 30 a 60
Nota: Cuando corte en seco, reduzca la velocidad de corte de la
TUBO REDONDO CORTE DE OTRAS sierra cinta entre el 40% y 50% (con base en los datos de las tablas
de las páginas 50 y 51).
área = (De - Di ) x 0,7854 DIMENSIONES Obs.: Cortes en seco reducen la vida útil de la sierra.
2
2
Multiplique la velocidad indicada en la
tabla de la páginas 43/44 por los factores Para sierra cinta de acero carbono
Duratec Super FB: reduzca la
™
de la siguiente tabla de acuerdo con la velocidad de corte en 50% y el
dimensión a cortar. índice de corte en 85%.
Dimensión / mm Factor ANÁLISIS DE VIRUTAS
TUBO CUADRADO < 13 1,20 1. Virutas gruesas y pesadas, con
área = Le – Li 2 13 - 25 1,10 coloración normal del material
2
25 - 50 1,07
50 - 125 1 indican alto avance de corte
2. Gruesas y azuladas, indican alta
125 - 250 0,92
250 - 600 0,85 velocidad y avance de corte
> 600 0,75 3. Virutas finas con coloración
oscura, indican poco avance y alta
RECTANGULAR CORTE DE MATERIALES velocidad de corte
área = E x L
ENDURECIDOS 4. Virutas flexibles, tipo resorte, con
En el caso de que el material a ser coloración clara del metal cortado,
cortado presente una dureza superior a indican condiciones ideales de corte
la especificada en las tablas (pág. 43/44), 1 2
multiplique la velocidad y el índice de corte
HEXÁGONO (disminuyendo la velocidad y aumentando
área = L x 2,598 el tiempo de corte) por los factores de la
2
2
E x 0,866 siguiente tabla.
Diferencia entre la Factores 3 4
dureza encontrada y la Índice de
dureza esperada Velocidad Corte
Hasta 40% 0,75 0,75
De 40% a 75% 0,60 0,54
De 75% a 100% 0,50 0,40
(máx. 40HRC)
