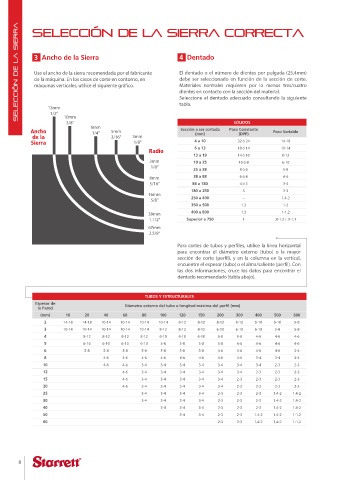

Page 8 - SIERRA DE CINTA

SELECCIÓN DE LA SIERRA Selección de la SIERRA Correcta

4 Dentado
3 Ancho de la Sierra
Use el ancho de la sierra recomendada por el fabricante
El dentado o el número de dientes por pulgada (25,4mm)
de la máquina. En los casos de corte en contorno, en
debe ser seleccionado en función de la sección de corte.
máquinas verticales, utilice el siguiente gráfico.
Materiales normales requieren por lo menos tres/cuatro
dientes en contacto con la sección del material.
Seleccione el dentado adecuado consultando la siguiente
13mm
1/2”
10mm
3/8” tabla. SÓLIDOS
6mm
Ancho 1/4” 5mm Sección a ser cortada Paso Constante Paso Variable
(DPP)
(mm)
de la 3/16” 3mm
Sierra 1/8” 4 a 10 32 ó 24 14-18
6 a 13 18 ó 14 10-14
Radio
13 a 19 14 ó 10 8-12
3mm 19 a 25 10 ó 8 6-10
1/8”
25 a 38 8 ó 6 5-8
8mm 38 a 88 6 ó 4 4-6
5/16” 88 a 180 4 ó 3 3-4
180 a 250 3 2-3
16mm
5/8” 250 a 400 – 1.4-2
350 a 500 1.3 1-2
38mm 400 a 800 1.3 1-1.2
1.1/2” Superior a 750 1 .8-1.3 / .9-1.1
67mm
2.5/8”

Para cortes de tubos y perfiles, utilice la línea horizontal
para encontrar el diámetro externo (tubo) o la mayor
sección de corte (perfil), y en la columna en la vertical,
encuentre el espesor (tubo) o el alma/saliente (perfil). Con
las dos informaciones, cruce los datos para encontrar el
dentado recomendado (tabla abajo).

TUBOS Y ESTRUCTURALES
Espesor de Diámetro externo del tubo o longitud máxima del perfil (mm)
la Pared
(mm) 10 20 40 60 80 100 120 150 200 300 400 500 600
2 14-18 14-18 10-14 10-14 10-14 10-14 8-12 8-12 8-12 8-12 6-10 6-10 5-8
3 10-14 10-14 10-14 10-14 10-14 8-12 8-12 8-12 6-10 6-10 6-10 5-8 5-8
4 8-12 8-12 8-12 8-12 6-10 6-10 6-10 5-8 5-8 4-6 4-6 4-6
5 6-10 6-10 6-10 6-10 5-8 5-8 5-8 5-8 4-6 4-6 4-6 4-6
6 5-8 5-8 5-8 5-8 5-8 5-8 5-8 4-6 4-6 4-6 4-6 3-4
8 4-6 4-6 4-6 4-6 4-6 4-6 4-6 4-6 3-4 3-4 3-4
10 4-6 4-6 3-4 3-4 3-4 3-4 3-4 3-4 3-4 2-3 2-3
12 4-6 3-4 3-4 3-4 3-4 3-4 3-4 2-3 2-3 2-3
15 4-6 3-4 3-4 3-4 3-4 3-4 2-3 2-3 2-3 2-3
20 4-6 3-4 3-4 3-4 3-4 3-4 2-3 2-3 2-3 2-3
25 3-4 3-4 3-4 3-4 2-3 2-3 2-3 1.4-2 1.4-2
30 3-4 3-4 3-4 3-4 2-3 2-3 2-3 1.4-2 1.4-2
40 3-4 3-4 3-4 2-3 2-3 2-3 1.4-2 1.4-2
50 3-4 3-4 2-3 2-3 1.4-2 1.4-2 1-1.2
60 2-3 2-3 1.4-2 1.4-2 1-1.2

8
